名稱:
|
110KV系列變壓器
|
類型:
|
電力變壓器
|
|
錄入時間:
|
2019-02-27
|
瀏覽次數:
|
7311
|
|
詳細介紹
|
|
?
產品概述：

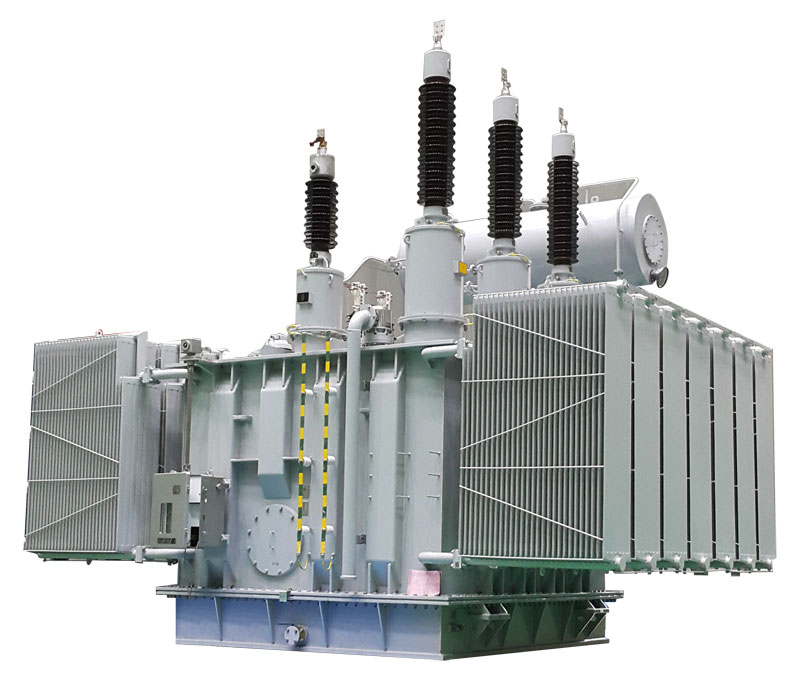

110kV電力變壓器
一、110kV電力變壓器主要技術特征是：
1、低損耗：空載損耗比現行國家標準GB6451-1999下降40%左右，負載損耗比現行國家標準GB6451-1999下降15%；
2、低噪聲：噪聲水平達到60dB以下，比國家標準普遍下降近20dB。用戶有特殊要求，還可專門設計制造（55dB以下），滿足我國城網居民供電需求；
3、低局放： 110kV級產品全線流程均為無塵作業，器身內部金屬件、絕緣件全部圓角化，局放量控制在100pc以下；
4、抗短路能力強：本公司自行設計制造的SF10-160000kVA/110kV變壓器已通過國家變壓器質量監督檢驗中心的短路承受能力試驗。
5、外形美觀：油箱折板瓦楞結構，拋丸除銹，粉末電噴涂漆，寬片片式散熱器，永不褪色。
6、不滲漏：所有密封止口限位、上下箱沿雙道密封，所有密封件進口。鄭重承諾絕不滲漏。
二、產品結構及工藝特點：
1、線圈：高壓線圈采用糾結—連續式或內屏—連續式，以改善沖擊電壓下線圈縱向電容分布；線圈均為導向油循環結構，降低繞組溫升，產品設計壽命30年；線圈內硬支撐，雙燕尾墊塊撐條，上下端絕緣為整塊平臺壓板，機械強度高，抗突發短路能力強；線圈內部絕緣件、器身絕緣件均圓角去毛，減少局部放電量。
2、器身采用整體組裝、恒壓干燥，保證線圈均勻收縮且回彈少，有效提高變壓器的電氣強度和抗短路能力。
3、鐵芯：采用高導磁優質取向冷軋硅鋼片，無孔綁扎，框架式結構，D形鐵軛結構為線圈提供大面積平臺，階梯級多級接縫，德國進口喬格線剪切，確保鐵芯毛刺小于20μm，減小了空載損耗，降低了空載電流及噪聲水平。
4、油箱：分鐘罩式和桶式結構兩種。整板折彎瓦楞箱壁；所有密封均為止口限位密封；箱內外金屬件均圓角去毛，焊縫及密封處經三次檢漏試驗（熒光、正壓、負壓試漏）；油漆按家電防銹要求制作。
5、總裝：所有組件廠內預裝，配套發運。
?
?
洛陽變壓器廠家/資深變壓器【星牛變壓器】提供
|
|
