名稱:
|
35kv整流變壓器
|
類型:
|
整流變壓器
|
|
錄入時間:
|
2019-07-07
|
瀏覽次數:
|
11799
|
|
詳細介紹
|
星牛特變生產的ZSS、ZS系列整流變壓器用作整流裝置的電源變壓器，其作用是向整流器提供交流電源，整流器再將交流電變換為直流電，從而進行直流供電。主要應用于冶金、化工、機車牽引與傳動等行業。在技術上吸取了法國阿爾斯通公司成功的經驗，材料上選用高性能的硅鋼片及高質量的無氧銅，生產上采用了先進的線圈分相套裝技術、引線冷壓接技術、油箱密封面精密加工技術，從而使產品具有節能、低損耗、低噪聲、抗沖擊和抗短路能力強、過載能力強、結構緊湊、體積小、供電可靠等優點，并能滿足用戶各種特殊要求。
?（1）電氣性能穩定：產品結合負載特點和電網電壓波動、大氣過電壓情況，根據整流變壓器的負載狀況，確定合理、可靠的絕緣水平和絕緣模型，充公保證產品的電氣性能可靠和穩定。產品環境安全系數≥1.67。
（2）動穩定程度高：產品繞組有較高的機械強度，具有較強的抗突發能力，以滿足極惡劣的負載環境。在設計、制造過程中較好地消除了變壓器漏磁引起的或非正常運輸可能造成的動不穩定源。產品具有較高的動穩定性。高抗阻，比同容量的電力變壓器的阻抗高30%，以抑制di/dt，有效保護整流元件。
（3）熱穩定性好：先進的產品設計，嚴格控制產品的發熱部位及熱點溫升，并留有充分的溫升裕度，如需要可在線圈內加添軸向油道，根據線圈負載損耗值選擇冷卻方式并合理分配油流量，達到優秀冷卻效果，主要溫升指標均比國標至少低5℃。線圈、引線采用銅導線，電流密度選取較低。
（4）過載能力強：產品具有較強的過負載能力和過電壓能力，可在額定負載情況下長期安全運行，可在110%過電壓情況下滿負載長期安全運行（環境溫度40℃）；變壓器與電機相聯的端子上能承受1.5倍額定電流，歷時5S。產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求。
（5）性能指標優越：空載電流設計、制造值低于同容量S9系列變壓器的國標規定值為依據，充分用戶使用的經濟性和可靠性。
（6）節電效果明顯，噪聲低（＜65dB）。
?、結構特點：
（1）鐵芯：采用DQ137-35優質冷軋硅鋼片，同時采用選進的3～6級step-lap core stacking步進多級疊片方式，有較降低了空載損耗、空載電流和噪聲。
（2）繞組：電磁線采用了高導電率的純無氧銅導線，繞組采用圓筒式、雙餅式和新型螺旋式等結構的整體套裝新工藝，使產品結構更緊湊，主絕緣能等到有效保證，對首尾層進行加強，提高了絕緣性能。繞組外表面纏繞高強度的緊縮帶，提高了繞組的機械強度，使產品的抗沖擊能力和抗短路能力大提高。
（3）器身：器身絕緣墊塊均采用高強度的層壓木和層壓紙板支撐，使繞組的端部的支撐面積達到95%以上，進一步提高了產品抗短路能力，提高產品的運行可靠性。器身與箱蓋的連接采用了呆板帶緩沖結構，克服了器身“懸空”和“頂蓋”現象。絕緣材料均采用高強度、高密度電纜紙包繞，其允許的壓應力為45Mpa。

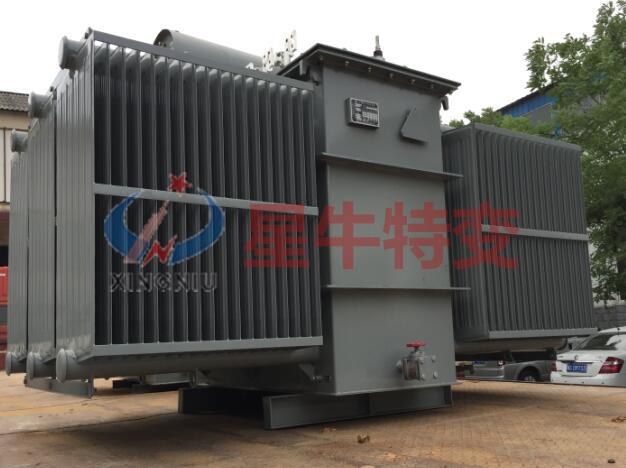

（4）油箱：油箱采用散熱油管（雙排和三排油管采用插片方式），或采用階梯片式散熱器，在同樣的箱壁面積下增加了散熱能力；測算也可根據用戶要求安裝片式散熱器或采用波紋油箱，及強油風冷或強油水冷散熱器。油箱表面處理：變壓器外殼油漆采用“三防漆”（防鹽霧、防濕熱、防霉菌），此漆與底漆附著力強，裝飾性好，薄膜耐油性，耐腐蝕性、保光性、保色性較好，有良好的流平性和遮蓋力。
?、產品結構：由鐵芯 繞組器身 油箱等組成
?、主要技術參數，生產標準和具體型號請聯系（洛陽星牛變壓器有限公司）。
