名稱:
|
10T中頻爐配置變壓器
|
類型:
|
中頻爐專用變壓器
|
|
錄入時間:
|
2021-03-25
|
瀏覽次數:
|
2418
|
|
詳細介紹
|
|
?
 中頻電爐整流變壓器采用一次高壓電降到適合中頻電源的輸入電壓， 一次電壓用10KV，二次采用DY11，d0接線12脈整流形式。
整流變壓器用于將一次高壓電降到適合中頻電源的輸入電壓，采用專用的高阻抗油浸自冷式整流變壓器，其型號為ZS系列。
目前對于行業比較常用的SCR全橋并聯逆變中頻電源，變壓器容量和電源的數值的數值關系式為：變壓器容量的數值 = 電源功率的數值 x 1.2
對于IGBT半橋串聯逆變中頻電源（俗稱一拖二，一臺熔煉一臺保溫，兩臺同時工作）變壓器容量和電源功率的數值關系式為：變壓器容量的數值 = 電源功率的數值 x 1.1
變壓器為整流變壓器為了減少諧波的干擾，盡量專機專用，即一臺中頻電源配置一臺整流變壓器。
?
?
|
|

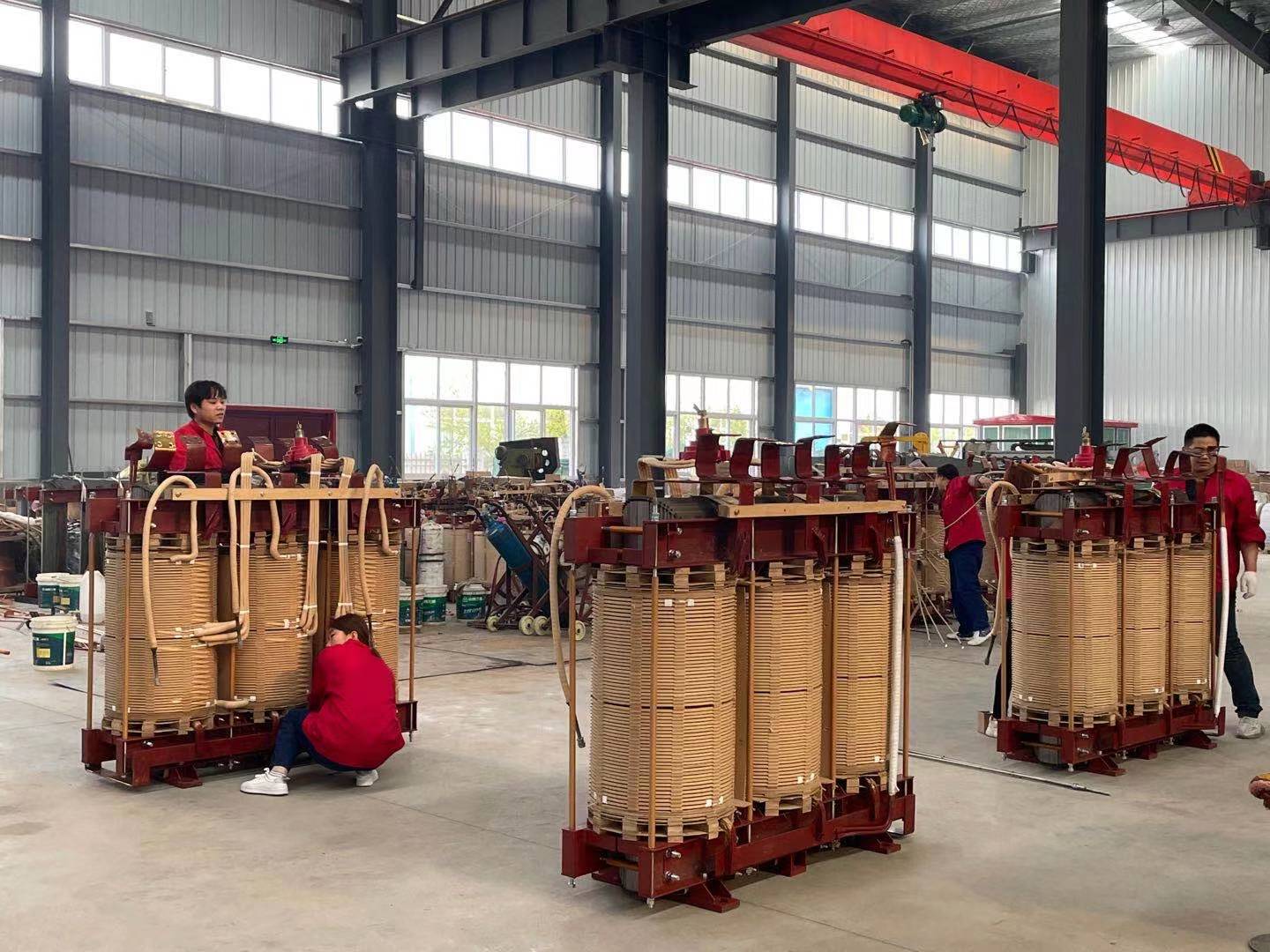

相關圖片
|
|
|
|
